プロダクトDiscription
圧力熱湯ボイラー

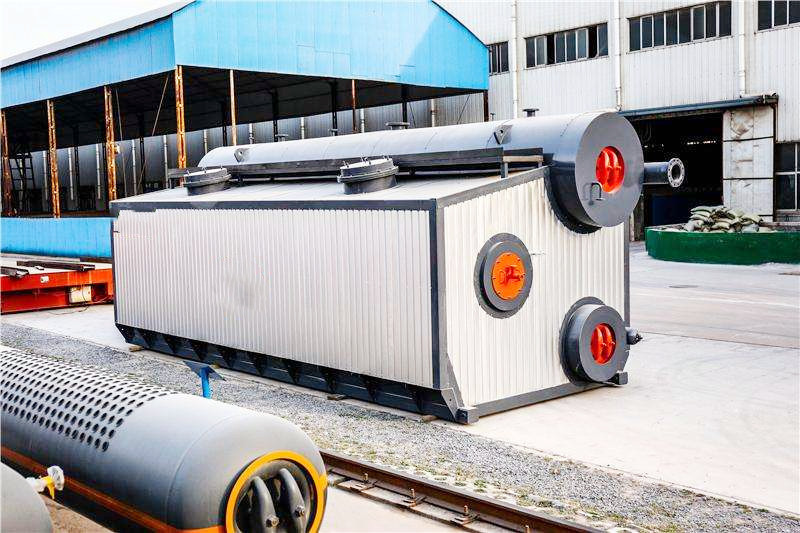

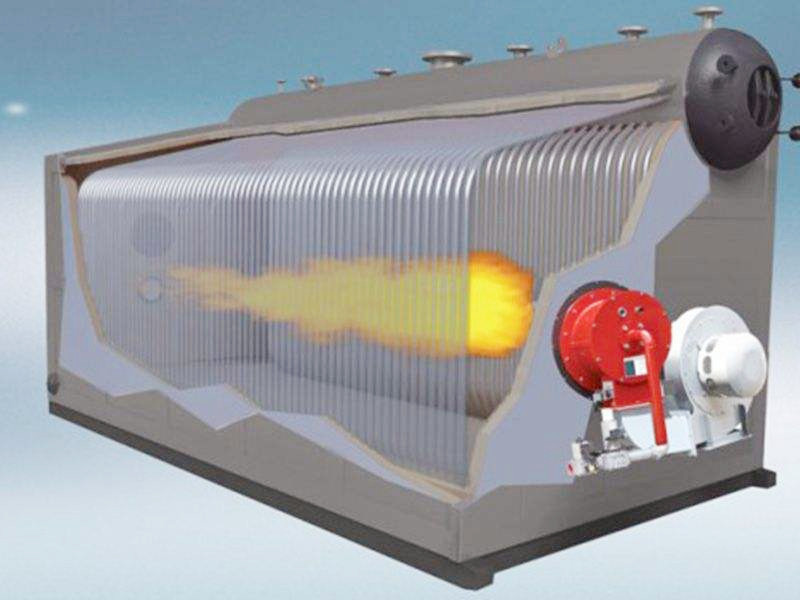

蒸気ボイラは2つのドラム、縦方向に配水管の急速な充満の、タイプDである。一連のボイラーは上部および下のドラム、膜の壁、対流の管およびコンデンサーから成っている。燃料はやかんのオーブンで燃える。燃焼ガスは対流の管から煙突、および残り熱回復装置に排出される。メカトロニクスの構造によって、性能は中国のリーダーシップのレベルにある。
製品の機能
1. 多くのタイプの燃料がある:
炉に燃料がの大きい容積そして沢山ある。それは低いのために特に適している-コークスの石炭、ガス、高炉ガス、等の高いカロリーを生じる燃料のようなカロリーを生じる燃料は天燃ガス、溶かされた石油、等のようなよりよい燃焼の効果を、もたらす。
2. 積み過ぎの場合には:
大きい熱する表面、大きい炉のサイズ、十分なボイラー強さ、ある特定の積み過ぎ。
3. 適切な構造:
ストーブの前の水壁はバーナーの頭部をことができたり、する冷却し、冷却するバーナーの近くの水がバーナーのカーボン在庫を修理し、燃料を広範囲に除去することを保障する。
4. 容易な維持:
ボイラー壁は容易にボイラーを維持する修理穴が付いている耐圧防爆ドア、暖炉、修理ドア、前部および背部正面が装備されている。
5. 出熱の減少:
絶縁材の層がボイラーの出熱を減らし、熱効率を改善するのに使用されている。
6.耐用年数および耐久性:
正常なボイラーの耐用年数は以上20あるとボイラーの専門の設計、工程および厳密な品質管理は-年証明する各々の新しいボイラーの質を保証する。
技術的な変数
| シリーズ圧力クッション水ボイラーの主要な技術的な変数 | ||||||||||
| 評価される熱効率 | MW | 7 | 105 | 14 | 21 | 29 | 35 | 42 | 46 | |
| 評価される働く圧力 | MPa | 1.0/125 | L0/L25 | 1.0/1^5 | 1^5/1.6 | 125/L6 | 1-25/1.6 | L25/L6 | 1.25/16 | |
| 評価される流出する温度 | °C | 115/130 | 115/130 | 115/130 | 115/130 | 115/130 | 115/130 | 115/130 | 115/130 | |
| 帰りの水温 | °C | 70 | 70 | 70 | 70 | 70 | 70 | 70 | 70 | |
| 効率 | / | >96% | ||||||||
| 設計燃料 | / |
天燃ガス、液体ガス、都市ガス、軽いオイル
液化ガス、
都市ガス
軽いオイル |
||||||||
|
燃料 理論的な消費 |
ガス | NM3/h | 731 | 1097 | 1462 | 2191 | 3026 | 3657 | 4383 | 4799 |
| 液体ガス | Kg/h | 586 | 877 | 1169 | 1755 | 2421 | 2928 | 3511 | 3843 | |
| 都市ガス | NM3/h | 1572 | 2354 | 3138 | 4705 | 6503 | 7839 | 9149 | 9991 | |
| 軽いオイル | Kg/h | 599 | 899 | H93 | 1801 | 2479 | 2989 | 3601 | 3943 | |
| 天燃ガス | mbar | 150-200 | 150-300 | 150-300 | 150-300 | 150-300 | 150-300 | 150-300 | 150-300 | |
| 都市ガス | mbar | 150-200 | 150-300 | 150-300 | 150-300 | 150-300 | 150-300 | 150-300 | 150-300 | |
| 評価される水循環 | Mの³ /h | 133/100 | 200/150 | 266/200 | 400/300 | 551/414 | 665/500 | 798/600 | 874/657 | |
注:テーブルの燃料消費料量は軽いオイル42915KJ/Kg （10260Kcal/Kg）の低い発熱量によって、天燃ガス35588KJ/NM3 （8500Kcal/NM3）の低い発熱量、液化ガス45998KJ/Kg （11000Kcal/Kg）の低い発熱量、都市ガス16750K/NM3 （4000Kcal/NM3）の低い発熱量計算される。
| シリーズ圧力上敷のボイラーの構成およびインターフェイス次元 | ||||||||||
|
ホストの輸送次元 （長さ*幅*高さ） |
/ | mm |
5633*33 00*3400 |
6365*35 85*3478 |
8781*36 25.383 |
別の交通機関 | 別の交通機関 | 別の交通機関 | 別の交通機関 | 別の交通機関 |
| ホストの重量 | / | t | 150/200 | 200 | 200 | 300 | 300 | 350 | 350 | 400 |
| 吹き出し弁の直径 | DN | mm | 150/200 | 200 | 200 | 2*200 | 2*200 | 2*200 | 2*200 | 2*300 |
| 背水弁の直径 | DN | mm | 50 | 50 | 2*50 | 2*50 | 2*50 | 2*50 | 2*50 | 2*50 |
| 大気接続管の直径 | DN | mm | 750 | 1000 | 1100 | 1400 | 1700 | 2000年 | 2000年 | 2200 |
注:プロダクトの連続的な更新が原因で、会社は上の2つのテーブルのデータを変更する権利を確保する。
